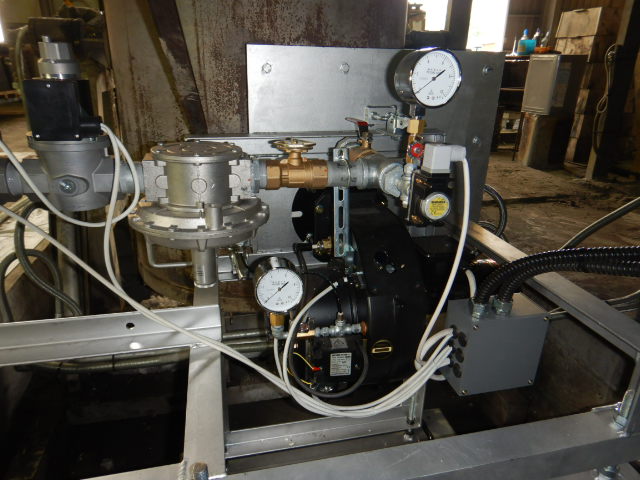

| 対象装置／ つるぼ式銅溶解炉 (福島県) | 選定ﾊﾞｰﾅ／ ﾉﾝﾘﾝｹｰｼﾞ式比例ﾊﾞｰﾅ LS3(ｺﾛﾅ社製) |
| 燃焼制御／ 比例制御(INV+高性能ﾓｰﾀｰﾊﾞﾙﾌﾞ) | ﾊﾞｰﾅｰ能力／ 465kW(400,000kcal/h) |
るつぼ式溶解炉にて優れた性能を発揮するLSﾊﾞｰﾅｰをご採用いただきました。
■ 従来のるつぼ式溶解炉で選定されるﾊﾞｰﾅたち
従来の小型中型のるつぼ溶解炉で多く採用されているﾊﾞｰﾅｰは、輝炎式ﾊﾟｯｹｰｼﾞﾊﾞｰﾅｰ(通常仕様)と排熱回収型ﾚｷｭﾍﾟﾊﾞｰﾅｰ(省ｴﾈ仕様)となります。
通常仕様として採用される従来のﾊﾟｯｹｰｼﾞﾊﾞｰﾅｰは価格は安価でありますが、輻射熱効果を重視するあまりﾒﾗﾒﾗと輝炎になる機種選定や調整がされていることが多く、これは溶解効率が悪いだけでなく、加熱中の新品るつぼを内側から見ると炎が通過した部分のみ局部的に赤熱しているため、るつぼの短寿命化が実際にみられているのが現状です。
省ｴﾈ仕様としては、排ｶﾞｽ熱を回収し燃焼空気を温める方式しかありませんが、こちらについては効果は抜群ですが、設置ｽﾍﾟｰｽの拡大、ﾊﾞｰﾅｰ本体が過熱状態、別置供給ﾕﾆｯﾄが必要、採用ｺｽﾄの増加といったﾃﾞﾒﾘｯﾄもございます。
■ 当社がLSﾊﾞｰﾅｰをるつぼ溶解炉で推奨する理由
LSﾊﾞｰﾅｰは、燃焼噴射ｽﾋﾟｰﾄﾞが最大80m/sとﾊﾟｯｹｰｼﾞﾊﾞｰﾅｰとしては驚異的に速く、ﾀｰﾝﾀﾞｳﾝ比が大きいことが特長となります。
るつぼの下部に勢いよく火炎を噴射することでｸﾞﾙｸﾞﾙと回転しながら上昇し、るつぼが均一に赤熱し、滞留時間が長くなることで、従来のﾊﾟｯｹｰｼﾞ式と比較して排熱回収能力がUPして、従来のﾊﾟｯｹｰｼﾞ型ﾊﾞｰﾅｰと比較して約15～20％の溶解時間の短縮が実績としてみられています。(＝省ｴﾈ効果)
また、ﾉﾝﾘﾝｹｰｼﾞ式比例制御のためﾊﾞｰﾅｰ回りに駆動するものがなく、またﾊﾟｯｹｰｼﾞ型のためﾕﾆｯﾄ設置が不要で可傾炉にも採用しやすくなります。
価格は、従来型ﾊﾟｯｹｰｼﾞﾊﾞｰﾅ ＜ LSﾊﾞｰﾅ ＜ 排熱回収ﾊﾞｰﾅ といった立ち位置となります。
■ 担当者からのﾒｯｾｰｼﾞ
LSﾊﾞｰﾅは、炉ﾒｰｶｰ様に溶解炉でご採用いただいてからすでに納入実績は40台を超え、その効果は炉ﾒｰｶｰ様だけにとどまらず、ﾕｰｻﾞｰ様からも多数お喜びの声をいただいております。
古い溶解炉でよくみられる中圧供給型のﾌﾟﾚﾐｯｸｽﾊﾞｰﾅｰは、東北地区などで広くご使用されており、溶解性能は抜群だが、安全性に乏しく、ﾒﾝﾃﾅﾝｽ対応に苦慮されているお客さまが多いです。
従来のﾊﾟｯｹｰｼﾞﾊﾞｰﾅでは、その溶解性能に対抗できるものが無くお客様も仕方なく使用し続けておられる方が多いようですが、LSﾊﾞｰﾅｰの登場により安全性と溶解性能の2つの向上に加えて、更新費用も大幅に抑えられることから、多くの東北地方ﾕｰｻﾞｰ様にお喜びいただいております。
ぜひ、LSﾊﾞｰﾅの効果を実感いただければと思います。
北陸BASE ／ 田下
